Аксессуары для
регулирования температуры (выборочно)
BUS-интерфейс OCI 345.
7104408--
Необходим для подключения котлов в
каскаде или для подключения котла(-ов)
к автоматике RVS46
Датчик уличной температуры (QAC 34),
HT
7104873--
При использовании датчика
температуры воды в системе
отопления автоматически изменяется
в зависимости от температуры
воздуха на улице (подробнее смю
инструкции по установке и
эксплуатации на котлы
QAD 36 - Контактный датчик
температуры для AGU 2.500
KHG71407891
|
|

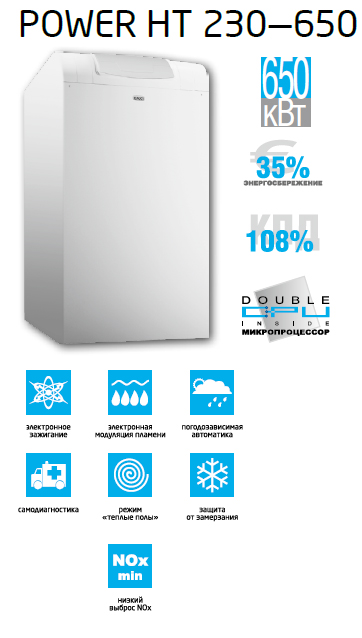

Котлы серии POWER HT
являются продолжением
передовой гаммы напольных
конденсационных котлов,
достигая мощности 650 кВт. Котлы
идеально подходят для
теплоснабжения больших
помещений (от многоэтажных
зданий до торговых или офисных
комплексов). Высокая
эффективность наряду с надежностью
силуминового теплообменника
позволяют обеспечить
экономичную и долговечную
работу котла. Данные котлы
являются идеальным вариантом
для использования в каскаде.
Электронная плата и автоматика
от компании Siemens позволяют
соединить в каскад до 16
котлов. |
|
ГАЗОВАЯ СИСТЕМА
- Диапазон модуляции до 1:6,5;
- Работа без потери мощности
при входном динамическом
давлении газа до 5 мбар;
- Непрерывная электронная
модуляция пламени;
- Плавное электронное
зажигание;
- Горелка полного
предварительного
перемешивания с низкими
выбросами NOx;
- Возможна работа на сжиженном
газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Силуминовый (сплав
алюминия с кремнием)
первичный теплообменник;
- Управление модуляционным
насосом;
- Возможность управления
насосами бойлера, котлового и отопительных
контуров;
- Возможность подключения
внешнего накопительного
бойлера для горячей воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
- Диапазон регулирования
температуры в системе
отопления 25—90°С;
- Возможность подключения
компьютера для диагностики и управления
котла;
- В электронику котла
заложена возможность
подключения до 16 котлов в
каскад;
- Встроенная погодозависимая
автоматика (возможность
подключения датчика уличной
температуры);
- Независимое управление
несколькими внешними
контурами с помощью
встроенных и внешних
модулей расширения (опционально);
- Управление контуром
солнечного коллектора (опционально);
- Возможность управления
разнотемпературными
зональными системами.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Новое поколение
автоматики с интегрированным
модулем управления каскада;
- Котел оснащен встроенной
воздушной заслонкой и
шумоглушителем на входе в вентилятор;
- Электронный контроллер с системой
самодиагностики;
- Ионизационный контроль
пламени;
- Защитный термостат от
перегрева теплоносителя в первичном
теплообменнике;
- Датчик тяги — термостат для
безопасного удаления
продуктов сгорания;
- Прессостат в системе
отопления — срабатывает при
недостатке давления
теплоносителя;
- Система защиты от
замерзания;
- Жидкокристаллический
дисплей для цифрового
регулирования и контроля
|
|
|
Технические
характеристики
|
ТОЛЬКО
ОТОПЛЕНИЕ
|
|
POWER HT
1.230
|
POWER HT
1.280
|
POWER HT
1.320
|
POWER HT-A
1.430
|
POWER HT-A
1.500
|
POWER HT-A
1.570
|
POWER HT-A
1.650
|
|
|
Макс. полез. тепл.
мощность по отоплению: в
режиме 80/60°С
|
кВт |
210,5 |
254,8 |
294 |
392,8 |
462 |
531,4 |
601 |
|
Макс. полез. тепл.
мощность по отоплению: в
режиме 50/30°С
|
кВт |
229,8 |
278,2 |
321,3 |
422,4 |
498,2 |
574,6 |
651,5 |
|
Мин. полез. тепл.
мощность по отоплению: в
режиме 80/60°С
|
кВт |
33,5 |
40,2 |
45,9 |
77 |
91 |
105 |
119 |
|
Мин. полез. тепл.
мощность по отоплению: в
режиме 50/30°С
|
кВт |
37,4 |
44,9 |
51,4 |
84,8 |
99,8 |
115 |
130,4 |
|
Макс. потребляемая
тепловая мощность
|
кВт |
215 |
260 |
300 |
400 |
470 |
540 |
610 |
|
Мин. потребляемая
тепловая мощность
|
кВт |
35 |
42 |
48 |
80 |
94 |
108 |
122 |
|
Макс. расход
природного/сжиженного газа
|
м3/ч (кг/ч) |
22,8 (16,7) |
27,5 (20,2) |
37,7 (23,3) |
9,8-49,2 |
11,6-57,8 |
13,3-66,4 |
15-75 |
|
Производительность
(КПД): в режиме 75/60°С
|
% |
97,9 |
98 |
98 |
98,2 |
98,3 |
98,4 |
98,5 |
|
Производительность
(КПД): в режиме 50/30°С
|
% |
106,9 |
109,7 |
107,1 |
105,6 |
106 |
106,4 |
106,8 |
|
Диапазон
температур в контуре
отопления
|
°С |
30—90 |
30—90 |
30—90 |
30—90 |
30—90 |
30—90 |
30—90 |
|
Номинальная
циркуляция воды через котел
при Δt=20°С
|
м3/ч |
9,1 |
11 |
12,6 |
16,9 |
19,9 |
22,9 |
25,8 |
|
Диаметр дымоотвод.
труб
|
мм |
200 |
200 |
200 |
250 |
250 |
250 |
250 |
|
Макс. длина
дымоотвод. труб
|
м |
40 |
40 |
40 |
60 |
60 |
60 |
60 |
|
Номинальное
входное давление природного
газа
|
мбар |
5—20 |
5—20 |
5—20 |
5—20 |
5—20 |
5—20 |
5—20 |
|
Электрическая
мощность/напряжение
|
Вт/В |
330/230 |
350/230 |
410/230 |
463/230 |
583/230 |
790/230 |
750/230 |
|
Габаритные
размеры: высота
|
мм |
1 455 |
1 455 |
1 455 |
1 526 |
1 526 |
1 526 |
1 526 |
|
Габаритные
размеры: ширина
|
мм |
692 |
692 |
692 |
762 |
762 |
762 |
762 |
|
Габаритные
размеры: глубина
|
мм |
1 171 |
1 264 |
1 357 |
1 882 |
1 882 |
1 882 |
1 882 |
|
Вес НЕТТО/БРУТТО
|
кг |
352/382 |
320/350 |
435,52/466,66 |
540/550 |
598/608 |
636/646 |
674/684 |
|
Упаковочные
размеры
|
см |
84x154x153 |
84x154x153 |
84x154x153 |
84x154x153 |
84x154x153 |
84x154x153 |
84x154x153 |
|
|
|
