Бытовые котлы
Настенные








Аксессуары для регулирования температуры (выборочно)

Датчик уличной температуры

KHG71406211-

При использовании датчика температуры воды в системе отопления автоматически изменяется в зависимости от температуры воздуха на улице (подробнее смю инструкции по установке и эксплуатации на котлы)

Комнатный механический термостат

KHG71408691-

Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C

Комнатный механический термостат от SIEMENS

KHG71406281-

Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C

Magictime Plus - комнатный программируемый недельный термостат

KHG71408671-

Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим "антизаморозки" (в положении выключено)

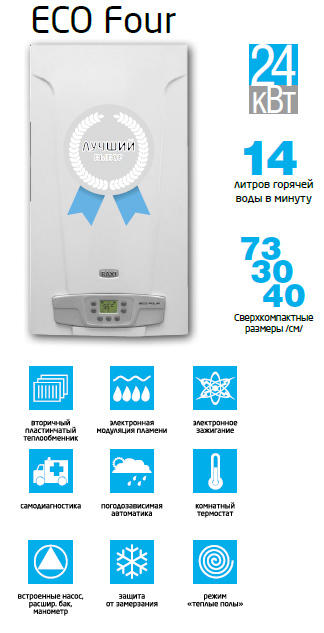

Настенные газовые сверхкомпактные (730×400×299 мм) котлы четвертого поколения — продолжение известной в России серии ECO-3 Compact.
В серии ECO Four представлены одноконтурные и двухконтурные модели с открытой и закрытой камерами сгорания мощностью до 24 кВт, и отличающиеся легкостью в установке, использовании и обслуживании.
Широкий жидкокристаллический дисплей — прост и удобен в обращении, непрерывно и точно отображает как текущее состояние котла, так и устанавливаемые параметры.

ГАЗОВАЯ СИСТЕМА

  • Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
  • Плавное электронное зажигание;
  • Котлы адаптированы к российским условиям. Устойчиво работает при понижении входного давления природного газа до 5 мбар;
  • Рассекатели пламени на горелке изготовлены из нержа веющей стали;
  • Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
  • Возможна перенастройка для работы на сжиженном газе.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

  • Турбинный датчик протока горячей воды (расходомер);
  • Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
  • Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком;
  • Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
  • Латунный трехходовой клапан с электрическим сервоприводом (двухконтурные модели);
  • Манометр;
  • Автоматический байпас;
  • Постциркуляция насоса;
  • Фильтр на входе холодной воды;
  • Возможность подключения к солнечным коллекторам.

ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ

  • Два диапазона регулирования температуры в системе отопления: 30—85°С и 30—45°С (режим «теплые полы»);
  • Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
  • Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
  • Цифровая индикация температуры;
  • Возможность подключения комнатного термостата и программируемого таймера.

УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ

  • Жидкокристаллический дисплей с кнопочным управлением;
  • Электронная система самодиагностики;
  • Возможность вывода сигнала о блокировке котла на пульт диспетчера;
  • Ионизационный контроль пламени;
  • Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
  • Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
  • Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
  • Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
  • Прессостат в системе отопления — срабатывает при недостатке давления теплоносителя;
  • Предохранительный клапан в контуре отопления (3 атм.);
  • Система защиты от замерзания в контурах отопления и ГВС





Технические характеристики

Отопление и горячая вода

Только отопление

ECO Four 24 F

ECO Four 24

ECO Four 1.24 F

ECO Four 1.14 F

ECO Four 1.24

ECO Four 1.14

Макс. полезная тепловая мощность

кВт 24 24 24 14 24 14

Мин. полезная тепловая мощность

кВт 9,3 9,3 9,3 6 9,3 6

Макс. потребляемая тепловая мощность

кВт 25,8 26,3 25,8 15,1 26,3 15,4

Мин. потребляемая тепловая мощность

кВт 10,6 10,6 10,6 7,1 10,6 7,1

Макс. расход природного/сжиженного газа в режиме отопления

м3/ч (кг/ч) 2,73 (2,0) 2,78 (2,04) 2,73 (2,00) 1,6 (1,17) 2,78 (2,04) 1,63 (1,2)

Макс. производительность (КПД)

% 92,9 91,2 92,9 92,5 91,2 90,9

Производительность (КПД) при 30% мощности

% 90,4 89,3 90,2 89,8 89,3 88,6

Емкость/давление заполнения расшир. бака

л/бар 6/0,8 6/0,8 6/0,8 6/0,8 6/0,8 6/0,8

Камера сгорания

- закр. откр. закр. закр. откр. откр.

Диапазон регулирования температуры в контуре ГВС

°С 35-60 35-60 - - - -

Производительность горячей воды при ?t=25°C

л/мин 13,7 13,7 - - - -

Производительность горячей воды при ?t=35°C

л/мин 9,4 9,4 - - - -

Мин. расход воды в контуре ГВС

л/мин 2 2 - - - -

Макс./мин. давление в контуре ГВС

л/мин 8/0,15 8/0,15 - - - -

Диаметр дымохода

мм - 120 - - 120 120

Диаметр дымоотвод. труб (коакс./раздельных)

мм (60-100)/80 - (60-100)/80 (60-100)/80 - -

Макс. длина дымоотвод. труб (коакс./раздельных)

м 5/30 - 5/30 5/30 - -

Номинальное входное давление природного газа

мбар 13—20 13—20 13—20 13—20 13—20 13—20

Электрическая мощность/напряжение

Вт/В 130/230 80/230 130/230 120/230 80/230 80/230

Габаритные размеры: высота

мм 730 730 730 730 730 730

Габаритные размеры: ширина

мм 400 400 400 400 400 400

Габаритные размеры: ширина

мм 299 299 299 299 299 299

Вес НЕТТО/БРУТТО

кг 33/36 29/32 32/35 31/34 28/31 26/29

Упаковочные размеры

см 49x83x34 49x83x34 49x83x34 49x83x34 49x83x34 49x83x34
