Бытовые котлы
Настенные








Аксессуары для регулирования температуры (выборочно)

Датчик уличной температуры

KHG71406211-

При использовании датчика температуры воды в системе отопления автоматически изменяется в зависимости от температуры воздуха на улице (подробнее смю инструкции по установке и эксплуатации на котлы)

Комнатный механический термостат

KHG71408691-

Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C

Комнатный механический термостат от SIEMENS

KHG71406281-

Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C

Magictime Plus - комнатный программируемый недельный термостат

KHG71408671-

Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим "антизаморозки" (в положении выключено)

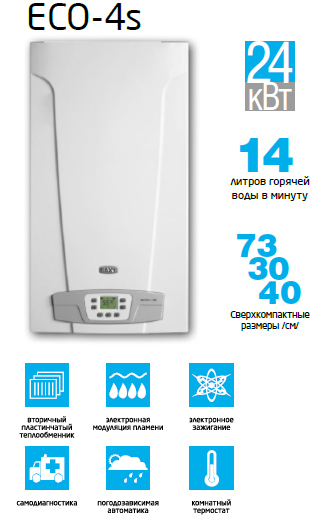

Настенные газовые котлы ECO-4s отличаются компактностью (730х400х299 мм), надежностью и простотой установки, эксплуатации и обслуживания. Модель оснащена гидравлической группой из композитных материалов, двумя раздельными теплообменниками на отопление и ГВС и турбинным датчиком протока – расходомером, который дает потребителю еще больший комфорт при пользовании горячей водой. Несомненным преимуществом котлов ECO-4s является простой и привычный интерфейс управления обеспечивающий полную информацию о работе котла и расширенную самодиагностику.

ГАЗОВАЯ СИСТЕМА

  • Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
  • Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
  • Плавное электронное зажигание;
  • Рассекатели пламени на горелке изготовлены из нержавеющей стали;
  • Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
  • Возможна перенастройка для работы на сжиженном газе.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

  • Гидравлическая группа из композитных материалов;
  • Турбинный датчик протока горячей воды (расходомер);
  • Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком;
  • Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
  • Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
  • Трехходовой клапан с электрическим сервоприводом (двухконтурные модели);
  • Манометр;
  • Автоматический байпас;
  • Постциркуляция насоса;
  • Фильтр на входе холодной воды;
  • Возможность подключения к солнечным коллекторам.

ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ

  • Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
  • Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
  • Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
  • Цифровая индикация температуры;
  • Возможность подключения комнатного термостата и программируемого таймера.

УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ

  • Жидкокристаллический дисплей с кнопочным управлением;
  • Электронная система самодиагностики;
  • Возможность вывода сигнала о блокировке котла на пульт диспетчера;
  • Ионизационный контроль пламени;
  • Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
  • Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
  • Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
  • Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
  • Прессостат в системе отопления — срабатывает при недостатке давления воды;
  • Предохранительный клапан в контуре отопления (3 атм.);
  • Система защиты от замерзания в контурах отопления и ГВС

Технические характеристики

Отопление и горячая вода

Только отопление

ECO-4s 10F

ECO-4s 18F

ECO-4s 24F

ECO-4s 24

ECO-4s 1.24F



Макс. полезная тепловая мощность

кВт 10 18 24 24 24

Мин. полезная тепловая мощность

кВт 10 9,3 9,3 9,3 9,3

Макс. потребляемая тепловая мощность

кВт 11,3 20 25,8 26,3 25,8

Мин. потребляемая тепловая мощность

кВт 11,3 10,6 10,6 10,6 10,6

Макс. расход природного/сжиженного газа в режиме отопления

м3/ч (кг/ч) 1,19 (0,88) 2,11 (1,55) 2,73 (2,00) 2,78/(2,04) 2,73 (2,00)

Макс. производительность (КПД)

% 92,9 92,5 92,9 91,2 92,9

Производительность (КПД) при 30% мощности

% 90,4 89,9 90,4 89,3 90,2

Емкость/давление заполнения расшир. бака

л/бар 6/0,5 6/0,5 6/0,5 6/0,5 6/0,5

Камера сгорания

- закр. закр. закр. откр. закр.

Диапазон регулирования температуры в контуре ГВС

°С 35-60 35-60 35-60 35-60 35-60

Производительность горячей воды при Δt=25°C

л/мин 13,7 13,7 13,7 13,7 -

Производительность горячей воды при Δt=35°C

л/мин 9,8 9,8 9,8 9,8 -

Мин. расход воды в контуре ГВС

л/мин 2 2 2 2 -

Макс./мин. давление в контуре ГВС

л/мин 8/0,15 8/0,15 8/0,15 8/0,15 -

Диаметр дымохода

мм - - - 120 -

Диаметр дымоотвод. труб (коакс./раздельных)

мм (60-100)/80 (60-100)/80 (60-100)/80 - (60-100)/80

Макс. длина дымоотвод. труб (коакс./раздельных)

м 5/23 5/23 5/23 - 5/23

Номинальное входное давление природного газа

мбар 13—20 13—20 13—20 13—20 13—20

Электрическая мощность/напряжение

Вт/В 130/230 130/230 130/230 80/230 130/230

Габаритные размеры: высота

мм 730 730 730 730 730

Габаритные размеры: ширина

мм 400 400 400 400 400

Габаритные размеры: ширина

мм 299 299 299 299 299

Вес НЕТТО/БРУТТО

кг 30/33 30/33 30/33 29/32 29/32,5

Упаковочные размеры

см 49x83x34 49x83x34 49x83x34 49x83x34 49x83x34
